Нагревательным элементом является резистивная проволока, которая расположена в керамическом изоляторе, помещенном в металлический корпус. Изготовим патронные ТЭНы с необходимыми вам характеристиками под заказ. Доступно несколько вариантов диаметров, различные типы подключений и опций. Мощность под заказ из расчета до 20 Вт/см2.

Диаметр — от 6,5 мм
Плотность мощности - до 20-ти Вт/cм2
Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ

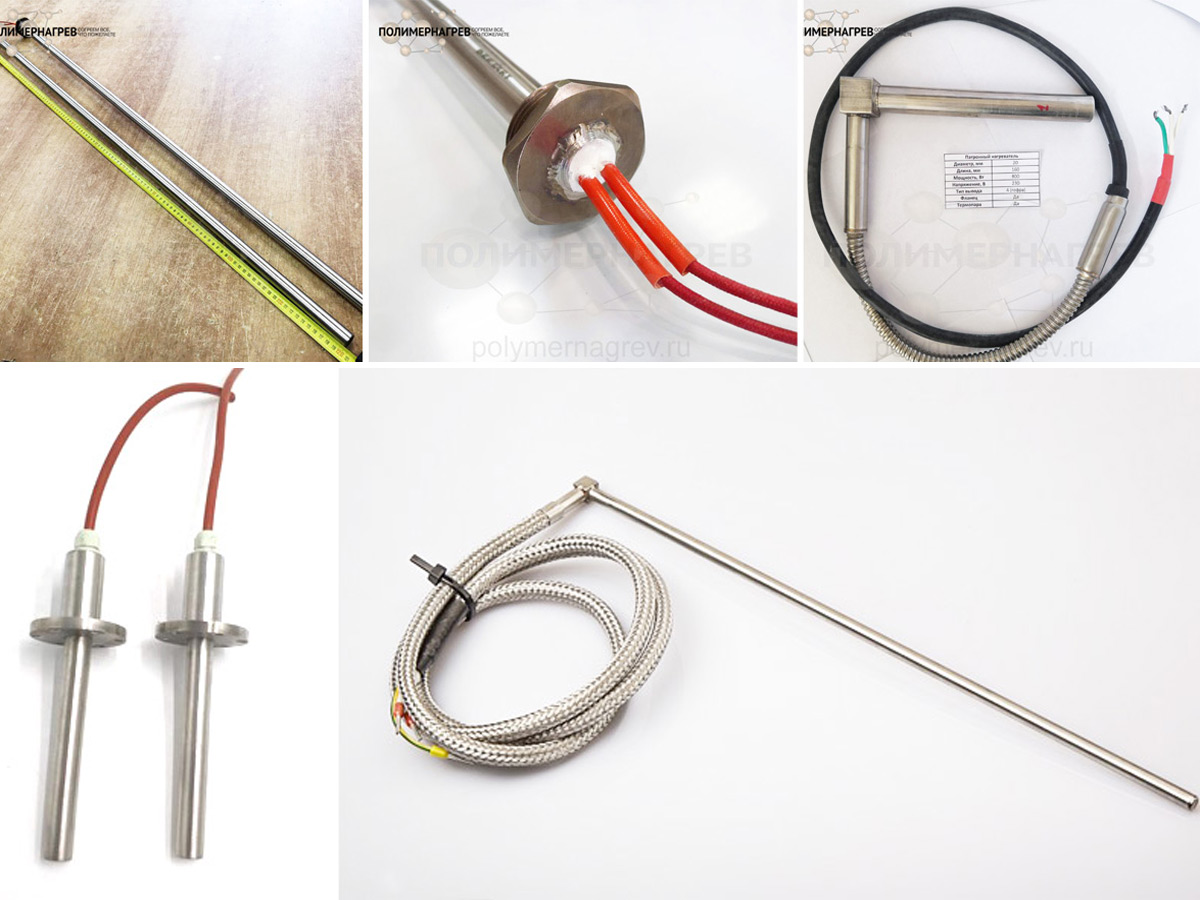

Патронный ТЭН – промышленный элемент нагрева, направленный на высокоэффективную теплоотдачу металлическим поверхностям производственного оборудования, пресс-формам, литьевым установкам и мн. др. Помимо стандартной сборки компания Полимернагрев предлагает патронные нагреватели по индивидуальной разработке с разной формой, широким ассортиментом выводов и способов крепления. Независимо от конструкции нагревателя, любой вид патронного ТЭНа характеризуется небольшими габаритами, и обладает высокой тепловой отдачей. Под заказ возможно изготовление пальчикового нагревателя в Г-образной форме, с квадратным сечением или расширяющейся способностью.

Применяя патронные ТЭНы от «Полимернагрев», Вы получаете:

  • Высокое качество сертифицированных нагревателей;
  • Равномерный нагрев узла оборудования;
  • Длительный срок службы ТЭНа;
  • Возможность легкого монтажа и демонтажа нагревателей;
  • Эффективную работу ТЭНа в любой среде.

Конструкция

Мы можем производить патронные ТЭНы под заказ с двумя типами конструкций: стандартной или повышенной мощности. Различия заключаются в типе керамического сердечника и методе намотки резистивной спирали.

1. Стандартная конструкция


Схема конструкции стандартного патронного нагревателя Полимернагрев

2. Конструкция для повышенной мощности.


 Схема конструкции патронного нагревателя повышенной мощности Полимернагрев

  • Резистивная проволока

    • Для патронных ТЭНов стандартной конструкции: нихромовая проволока с рассчитанным сечением наматывается в спираль с определенным шагом. Готовая спираль помещается внутрь керамического сердечника.

    • Для патронных ТЭНов повышенной мощности: стандартная нихромовая проволока рассчитывается по калибру, длине и шагу, наматывается на опорный сердечник и точно центрируется, чтобы гарантировать равномерную температуру и долгий срок службы.

  • Оболочка: наша стандартная оболочка из нержавеющей стали обеспечивает стойкость к окислению и коррозии при высоких температурах.

  • Изоляция: Мы используем только оксид магния высокой чистоты (MgO), уплотненный до тщательно определенной и контролируемой плотности. Это обеспечивает высокую диэлектрическую прочность и оптимальную теплопередачу.

  • Термостойкие провода: Полимернагрев закупает высокотемпературные, гибкие и стойкие к истиранию провода у сертифицированных поставщиков.


В оснастку патронного ТЭНа может входить термопара позволяющая контролировать температуру. Для обеспечения плотного прилегания нагревателя с поверхностью монтажного отверстия рекомендовано использовать высокотемпературную монтажную пасту.

При заказе патронного нагревателя от компании Полимернагрев обязательно указывайте профиль сечения, мощность, длину нагревателя и его рабочей зоны, тип и параметры выводов.  Диаметр ТЭНа для заказа можно узнать просто указав диаметр отверстий, куда будет установлен ТЭН. Мы производим нагреватели уже с учетом допусков в -0,16 мм, поэтому ТЭН с диаметром 10 мм означает, что его реальный размер сечения - 9,84 мм и он будет идеально входить в отверстие диаметром 10 мм.

Для консультации и оформления заказа заполните онлайн-форму или свяжитесь с нашим консультантом по указанным на сайте контактам. Мы постоянно прорабатываем новые проекты по функциональному улучшению и упрощению установки нагревателей на оборудование. Вся продукция перед поступлением к клиенту проходит несколько этапов контроля качества. Полимернагрев – гарантия беспрерывного производства и качественного нагрева!

Основное назначение патронного ТЭНа — нагрев формующей части (матрицы) экструдера. Также нагреватели применяются для нагрева различных деталей, например, штампов для тиснения клейма.

Доставка

Мы осуществляем доставку товара " Патронные ТЭНы пальчиковые под заказ" через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Казань, Орёл, Новосибирск, Новочеркасск, Набережные Челны, Барнаул, Владикавказ, Тольятти, Брянск, Тамбов, Химки, Киров, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Минимальные размеры изготовления:

диаметр: от 6.5 мм (по спец заказу возможно от 4 мм);
длина (высота цилиндра): от 50 мм.

Напряжение питания:

220v, 380v, 110v, 48v, 36v, 24v, 12v.

Температурные показатели:

рабочая температура — 350°C;
максимальная кратковременная рабочая температура — 500°C;

Плотность мощности на ед. поверхности нагревателя до: 20-ти Вт/cм²;

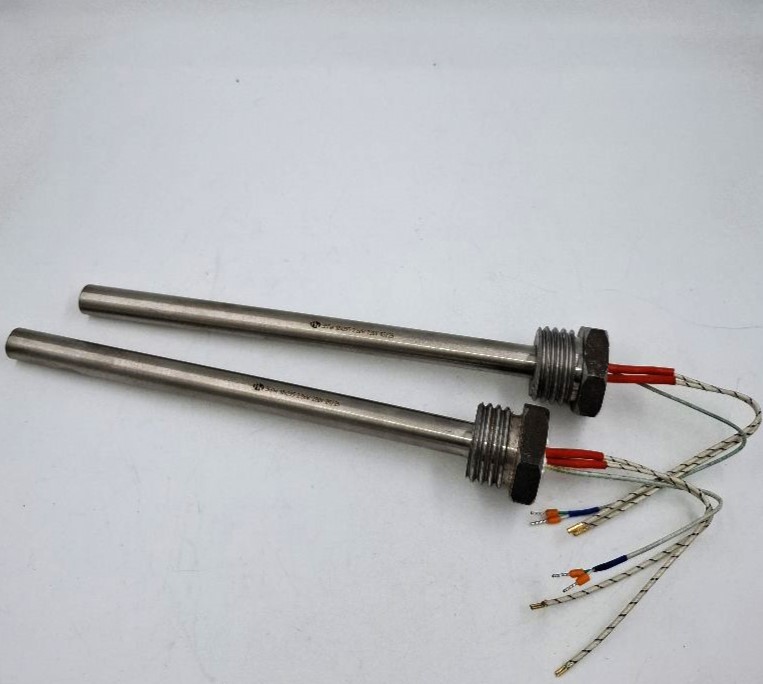

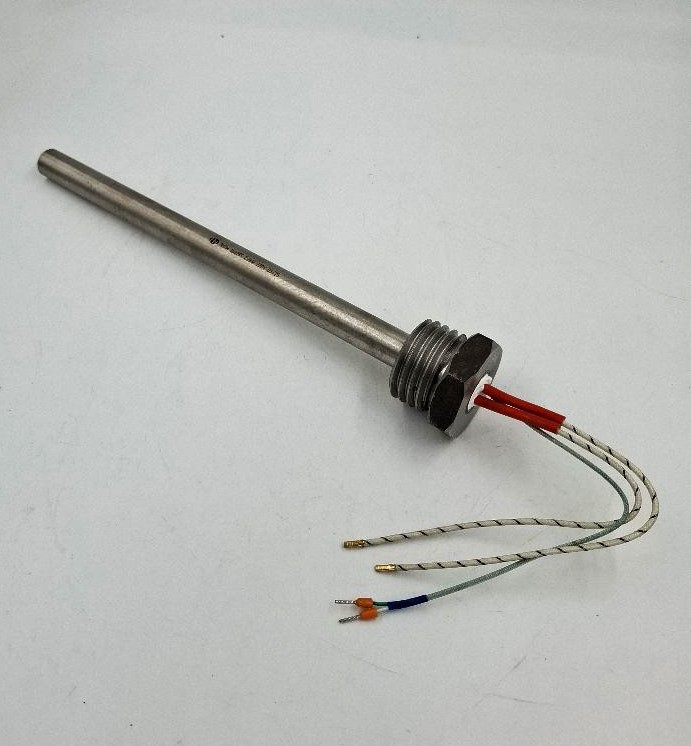

Возможно изготовление с термопарой типа "К", от диаметра 16 мм.

Для сложных работ, изготовления пластмассовых тар, применяются гибкие нагреватели. Компания "Полимернагрев" предлагает нагреватели разного вида, формы и степени нагрева. Более подробную информацию вы можете получить по телефону, указанному выше.

Чертежи

Реализованные проекты и типовые модели

Маркировка

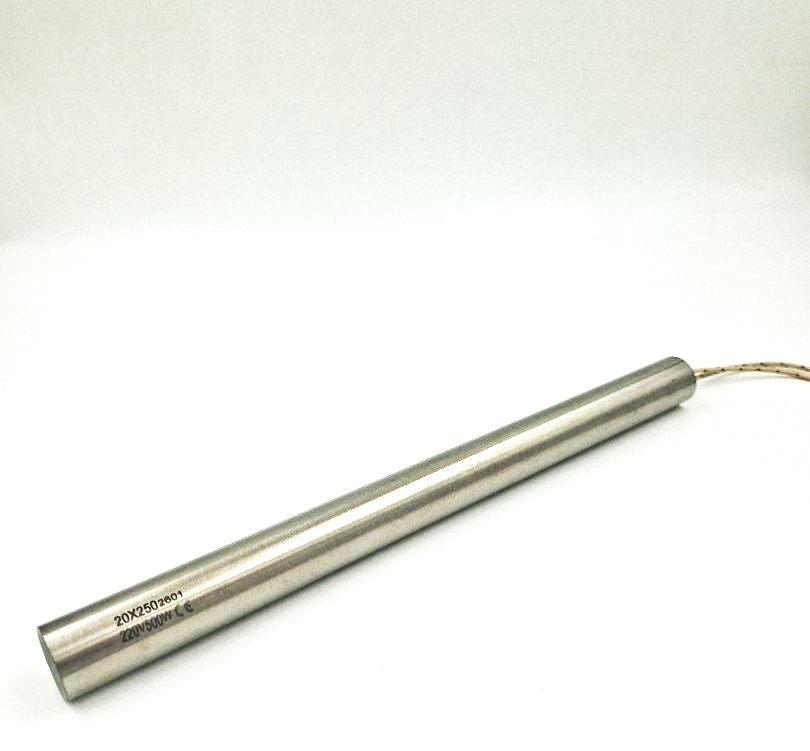

Электронагреватель патронный - ЭНП
Маркировка патронного ТЭНа
ЭНП диаметр*длина;мощность*напряжение;тип-подключения
Для удобства заказа, скопируйте и подставьте свои значения ЭНП 20*150;1.5*220;1

Установка

  • Проделайте отверстие в секции, которую нужно нагреть.

  • Рассверлите гладкое отверстие для контакта и лучшей теплопередачи.

  • Расширьте отверстие в секции, чтобы устройство можно было вытащить, если вам понадобится его снять.

  • Используйте высокотемпературную монтажную пасту при установке нагревателя для повышения теплопередачи и облегчения демонтажа.

  • Если сделать сквозное отверстие невозможно, увеличьте размер отверстия, не выходя за пределы допусков.

  • Уменьшите вибрацию и изгибание подводящих проводов, чтобы продлить срок службы.

  • Предотвратите загрязнение жидкостями, защитив конец нагревателя


×
