Хомутовый нагреватель на основе миканита в металлической оправе. Нагревательным элементом в миканитовых нагревателях служит резистивная лента. Резистивная лента расположена в кольцевом нагревателе между изоляционным материалом (миканитом), помещенным в металлический корпус.

  • Рабочая температура: до  350°C
  • Расчетная мощность нагревателя:  до 4-х Вт/cм²
  • Диаметр: от 25 мм
  • Ширина (высота цилиндра): от 20 мм
  • Срок изготовления: 2-5 дней
  • Возможно срочное изготовление за 1 день!

Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ

Кольцевые миканитовые нагреватели Полимернагрев — идеальное решение для промышленного оборудования с высокой удельной мощностью и высокой рабочей температурой, особенно для пластмассовой промышленности. Полимернагрев предлагает различные типы миканитовых кольцевых нагревателей, включая сопловые  кольцевые нагреватели с повышенной мощностью и латунные хомутовые нагреватели.

Сферы применения

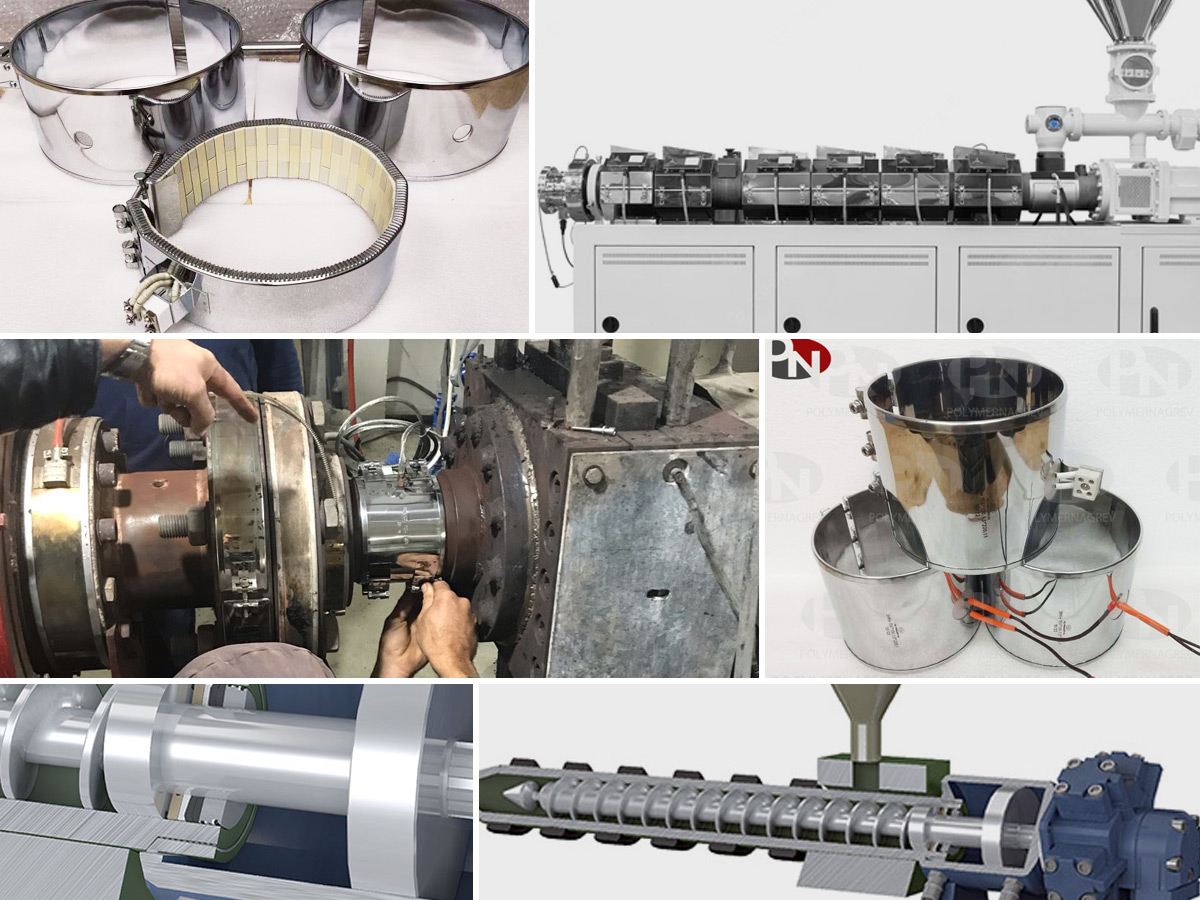

Миканитовый кольцевой нагреватель предназначен для нагрева цилиндра экструдера или ТПА, а так же для  формующей матрицы. Может применяться для нагрева прочих цилиндрических поверхностей, емкостей (бочек) с клеем и различными жидкостями. Хомутовый (кольцевой) миканитовый нагреватель предназначен для обогрева цилиндрических поверхностей промышленного оборудования и сопел.

Конструкция хомутового миканитового нагревателя

Конструкция хомутового миканитового нагревателя

  • Нагревательный элемент
    В качестве нагревательного элемента в миканитовых кольцевых нагревателях используется нихромовая резистивная лента. Лента равномерно намотана на специально подобранную полосу миканита, что обеспечивает равномерное распределение тепла и, таким образом, устраняются точки перегрева, которые могут привести к преждевременному выходу из строя нагревателя.
  • Корпус
    Корпус в миканитовых нагревателях изготавливается из зеркально полированной нержавеющий стали с защитной пленкой марки AISI 430 (08Х17), х/к, зерк (BA). Он обеспечивает наилучшее сочетание физической прочности и хорошей теплопроводности к нагретым цилиндрическим частям, подходит для температур оболочки до 500°C. Пленка на зеркальной поверхности нержавейки снимается в самом конце производства, поэтому наши нагреватели не только эффективно работают, но и эстетично выглядят.
  • Изоляция
    Для изоляции обмоток используется специально подобранный сорт и толщина миканитового листа, обеспечивающего превосходную теплопроводность и диэлектрическую прочность. Слюда является диэлектриком, что означает, что она очень плохо проводит электричество и очень хорошо выдерживает высокое напряжение. Миканитовая изоляция представляет собой очень тонкие спрессованные листы слюды, поэтому она легкая, гибкая, прочная и легко поддается резке, формовке и штамповке.
  • Типы подключения
    Выберите один из вариантов типов подключения в зависимости от требований вашего оборудования. Каждый вариант имеет свои особенности, преимущества и ограничения. При выборе типа подключения учитывайте такие факторы, как диаметр и ширина нагревателя, напряжение, сила тока, рабочая температура, электробезопасность и стоимость.

В нашем интернет-магазине можно купить стандартные универсальные нагреватели и самые популярные конструкции. Однако, как производитель нагревательных элементов на заказ, мы понимаем, что многие задачи требуют нестандартных и уникальных решений.

Дополнительные опции

  • Отверстия и вырезы
    Миканитовые нагреватели позволяют создать практически неограниченное количество отверстий, однако, следует учитывать, что уменьшение площади нагревателя приводит к снижению его мощности.
  • Трехфазное питание
    На кольцевых нагревателях очень высокой мощности выгодно установить трехфазную проводку, чтобы уменьшить токовую нагрузку на один проводник.
  • Встроенная термопара
    Нагреватели могут быть изготовлены со встроенной термопарой для точного контроля температуры нагревателя.

Специальные/нестандартные конструкции нагревателей

Максимальная температурная выработка миканитового кольцевого нагревателя составляет 350 градусов Цельсия. Тип подключения определяет заказчик на основе требований оборудования. Для контроля температуры нагрева рекомендовано использовать термопару, которую можно приобрести на нашем сайте. Также для обеспечения плотного контакта с нагреваемой поверхностью важно использовать высокотемпературную монтажную пасту.

Заказать хомутовый миканитовый нагреватель, можно заказав звонок или заполнив форму на сайте Полимернагрев.  Доставка производится по всей России. Для того, чтобы купить миканитовый нагреватель Вам необходимо позвонить по телефону: +7 (495) 204-17-03  или написать на e-mail.

Доставка

Мы осуществляем доставку товара "Хомутовые ТЭНы миканитовые кольцевые нагреватели" через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Казань, Новосибирск, Екатеринбург, Южно-Сахалинск, Мурманск, Тюмень, Барнаул, Череповец, Саратов, Смоленск, Владимир, Новокузнецк, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Миканитовый кольцевой нагреватель имеет следующие основные параметры:

Минимальные размеры изготовления хомутовых нагревателей: *

диаметр: от 25 мм;
ширина (высота цилиндра): от 20 мм.

Напряжение питания хомутовых нагревателей:

220v, 380v, 110v, 48v, 36v, 24v, 12v.

Температурные показатели хомутовых нагревателей:

рабочая температура — 350°C;
максимальная кратковременная рабочая температура — 500°C;

Расчетная мощность нагревателя составляет до: 4-х Вт/cм² поверхности кольцевого нагревателя.


*При изготовлении кольцевых нагревателей небольших диаметров, ширина нагревателя не должна превышать 1:3.

Пример: Кольцевой миканитовый ТЭН диаметром 30 мм будет изготовлен  шириной не более 90 мм. Такие размеры обусловлены более плотным прилеганием нагревателя к поверхности, что обеспечит эффективную передачу тепла от нагревателя к объекту.

В примере, который указан выше, лучше изготовить два (∅30х45), а надежней — три (∅30х30) ТЭНа размером поменьше. Благодаря этому нагреватель будет надежнее и плотнее прилегать по всей площади нагреваемой поверхности. Благодаря этому разогрев будет происходить равномерно.

Для других видов подогрева применяются свои специальные электронагреватели. Так, для нагрева предметов цилиндрической формы используются патронные тэны, плоских поверхностей — плоские нагреватели. Контурный обогрев производится с помощью гибких нагревателей.

Чертежи

Реализованные проекты и типовые модели

Маркировка

Электронагреватель кольцевой миканитовый - ЭНКм
Маркировка кольцевого
ЭНКм диаметр*ширина;мощность*напряжение;тип-подключения
Электронагреватель полукольцевой миканитовый - ЭНпКм
Маркировка кольцевого нагревателя
ЭНпКм диаметр*ширина;мощность*напряжение;тип-подключения

Для удобства заказа, скопируйте и подставьте свои значения ЭНКм 200*150;1.5*220;1 или ЭНпКм 200*150;1.5*220;1

Установка

  1. Перед установкой или заменой нагревателей отключите электропитание машины и/или нагревателей.

  2. Не устанавливайте нагреватели в местах, где присутствуют горючие газы, пары или пыль.

  3. Отдавайте предпочтение узким нагревателям. Для безопасной работы и длительного срока службы они больше подходят, чем нагреватели с большой высотой цилиндра.

  4. Использование нагревателя, точно соответствующего требованиям по мощности, уменьшит частоту циклов и перепадов температуры, тем самым увеличив срок службы нагревателя.

  5. Убедитесь, что все поверхности чистые и имеют гладкую поверхность. Любые загрязнения или дефекты на поверхности могут привести к преждевременному выходу из строя нагревателя.

  6. Не разгибайте цельные кольцевые нагреватели. Открытие этих нагревателей может повредить слюдяную изоляцию и вызвать короткое замыкание. Если нагреватель неудобно одевать на цилиндр, используйте конструкцию из двух полуколец.

  7. Расположите кольцевые нагревателя на оборудовании, предварительно нанеся на внутреннюю поверхность нагревателя и поверхность оборудования тонкий слой высокотемпературной монтажной пасты.

  8. Надежно затяните кольца нагревателя вокруг цилиндра. Зажимное усилие должно быть равномерно распределено на нагревателях с более чем одним набором зажимных элементов.

  9. Для нагревателей с типом подключения «Болты» снимите верхнюю гайку и плоские шайбы с силовых винтовых клемм. Не снимайте и не ослабляйте нижнюю гайку на винтовых клеммах питания. Нижняя гайка затягивается на производстве. Ослабление нижней гайки может привести к преждевременному выходу из строя нагревателя.

  10. Вся электропроводка кольцевых нагревателей должна выполняться квалифицированным электриком.

    1. Используйте наконечники только из нержавеющей стали или других термостойких материалов, чтобы предотвратить разрушение материала при воздействии высоких температур в течение длительного периода времени.

    2. Используйте только подводящий провод с высокотемпературной изоляцией и подходящим сечением.

    3. При подсоединении проводов к винтовым клеммам убедитесь, что стержни наконечников клемм не обращены вниз к корпусу нагревателя, что может привести к короткому замыканию. Затяните хорошо верхнюю гайку.

    4. Следите за тем, чтобы провода питания не соприкасались с горячей поверхностью нагревателя, чтобы избежать повреждения провода, так как это может вызвать короткое замыкание.

    5. Убедитесь, что входное напряжение на нагревателе не превышает номинальное напряжение, указанное на нем.

    6. Рекомендуется измерять силу тока для каждого нагревателя, чтобы проверить правильность подключения.

  11. Изолируйте все электрические провода под напряжением в соответствии с применимыми стандартами безопасности.

  12. Начните процедуру повторного затягивания стяжек нагревателя. Обязательно надевайте защитные перчатки.

    1. Включите питание и дайте нагревателю нагреться до 150°C. Обычно это занимает от 3 до 5 минут.

    2. Отключите питание и немедленно снова затяните хомуты нагревателя. Включите питание.

  13. Установите при необходимости наружные кожухи в соответствии с применимыми требованиями безопасности.

  14. После установки проверьте окружающую среду, чтобы убедиться, что загрязняющие вещества не попадут на нагреватель во время работы устройства. Скопление загрязняющих веществ на нагревателях может привести к их преждевременному выходу из строя.

  15. Перед установкой изоляционного покрытия необходимо выполнить процедуру повторной затяжки кольцевого нагревателя. Токоподводящие провода должны выйти из изоляционного покрытия как можно скорее; не защемляйте провода между оболочкой нагревателя и изоляционным покрытием.

Крайне важно, чтобы при запуске новых машин на объектах заказчика все вышеупомянутые параметры дважды проверялись квалифицированным выездным обслуживающим персоналом.
