Витковый нагреватель RH-32 с квадратным сечением

Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель RH-32 с квадратным сечением фото Полимернагрев
Витковый нагреватель с квадратным поперечным сечением используется в горячеканальных системах для разогрева сопла. Применяется в горячеканальных системах для равномерного разогрева сопла и обеспечения текучести материала к точкам впрыска по всей длине.Витковый нагреватель с квадратным поперечным сечением используется в горячеканальных системах для разогрева сопла.

  • Прямоугольное сечение: 3,2х3,2;
  • Длина развертки холодной зоны: 65 мм;
  • Соединительная зона: 30 мм;
  • Длина выводов подключения: 1000 мм;


Спиральные нагреватели RH-32 характеризуются квадратным поперечным сечением 3,2х3,2 и предназначаются для обогрева сопла в системах горячеканальных литников. Изначально нагревательный элемент имеет вид прутка, а уже после специальной технологической обработки приобретает спиралевидную форму. Края спирали выполнены с минимальным отступом, а средний сегмент имеет больший шаг. Такая особенность намотки необходима для снижения тепловых потерь в процессе работы нагревателя. Для улучшенной теплоотдачи во внешне нагреваемых литниковых системах спиральный нагреватель может выполняться со специальным кожухом, который еще выполняет и защитную функцию. Для контроля температуры в его комплектацию может входить термопара типа К или J. Выводы изготавливаются по осевому, радиальному или тангенциальному типу и могут иметь различную длину.

Заказать спиральные нагреватели RH-32 в любом объеме от Полимернагрев, можно оставив предварительную заявку на сайте или позвонив по указанным контактам. Каждая предоставляемая нами продукция имеет техническую документацию и проходит аттестацию на всех этапах изготовления. Доставка по всей России осуществляется любым удобным способом для клиента.

Применение спиральных нагревателей:

  • нагрев горячеканальных систем;
  • нагрев металлических пресс-форм;
  • нагрев упаковочных головок;
  • нагрев сварочных планок;
  • нагрев коллекторов.

Однако спиральные нагреватели подходят не для всякого нагрева, тогда в дело вступают инфракрасные излучатели, которые применяются для изготовления различных видов продукции — от одноразовой посуды и до пластиковых деталей автомобилей. Для нагрева воздуха и косвенного нагрева жидкостей на производствах используют сухие ТЭНы.

Технические характеристики

Основные технические параметры витковых (спиральных) нагревателей (Coil heater) RH 32:

 прямоугольное сечение: 3,2х3,2;
− длина развертки нагревателя — согласно таблице;
− длина развертки холодной зоны — 65 мм;
− соединительная зона: 30 мм;
− длина выводов подключения — 1000 мм;
− напряжение — 230 В;
− тип вывода: осевой/радиальный/тангенциальный.

Стандартные параметры виткового (спирального) нагревателя (Coil heater) RH 32*

Мощность, Вт Греющая часть развертки, мм Полная длина развертки, мм Тип нагревателя Тип нагревателя с термопарой  "J"
175 200 250 RH 32175 RH 32175 T
200 250 315 RH 32200 RH 32200 T
225 280 345  RH 32225   RH 32225 T
250 335 400 RH 32250 RH 32250 T
290 385 450  RH 32290   RH 32290 T
350  460 525 RH 32350 RH 32350 T
400  520 585 RH 32400 RH 32400 T
470  600 665 RH 32470 RH 32470 T
620  760 825 RH 32620 RH 32620 T
700  935 1000 RH 32700 RH 32700 T
850  935 1000 RH 32850 RH 32850 T
950  1135 1200 RH 32950 RH 32950 T
1100  1335 1400 RH 321100 RH 321100 T
1200 1535 1600 RH 321200 RH 321200 T

*Возможная установка термопары типа: "J" (Fe-CuNi) и "K" (Ni-CuNi)

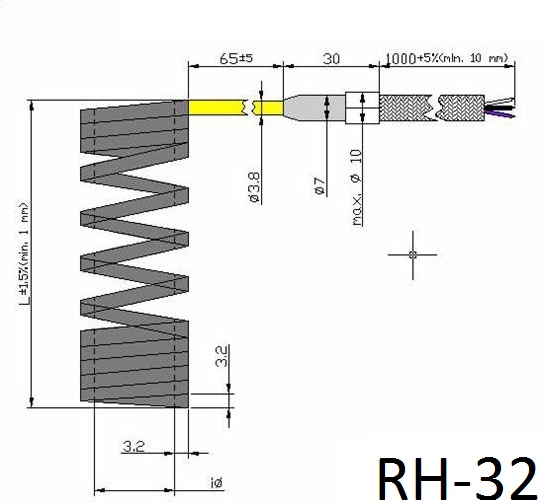

Чертежи

Маркировка

Спиральный нагреватель с сечением 3,2 х 3,2 мм - RH32
Спиральный нагреватель с сечением 1,8 х 3,2 мм - RH32
RH32 мощность/напряжение;тип-термопары
Для удобства заказа, скопируйте и подставьте свои значения RH32 1800/220;тип "J"
