Воздушные ТЭНы – вид трубчатых электронагревателей с герметичным стальным корпусом, которые обширно применяются в бытовой технике и промышленных машинах: печах, грилях и духовках, сушильном, медицинском и прочем оборудовании, где требуется нагрев воздуха или газообразных веществ.

  • Диаметр: 6-18 мм.
  • Рабочая среда: воздух и смесь газов
  • Длина: до 60 м
Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ

Электрические воздушные ТЭНы могут нагревать либо спокойный неподвижный воздух, либо движущиеся воздушные массы в различном промышленном оборудовании или в бытовой технике. Тэны для воздуха делают преимущественно из двух типов стали: нержавеющей либо углеродистой. Материал для ТЭНа выбирается в соответствии с типом нагревательного устройства.

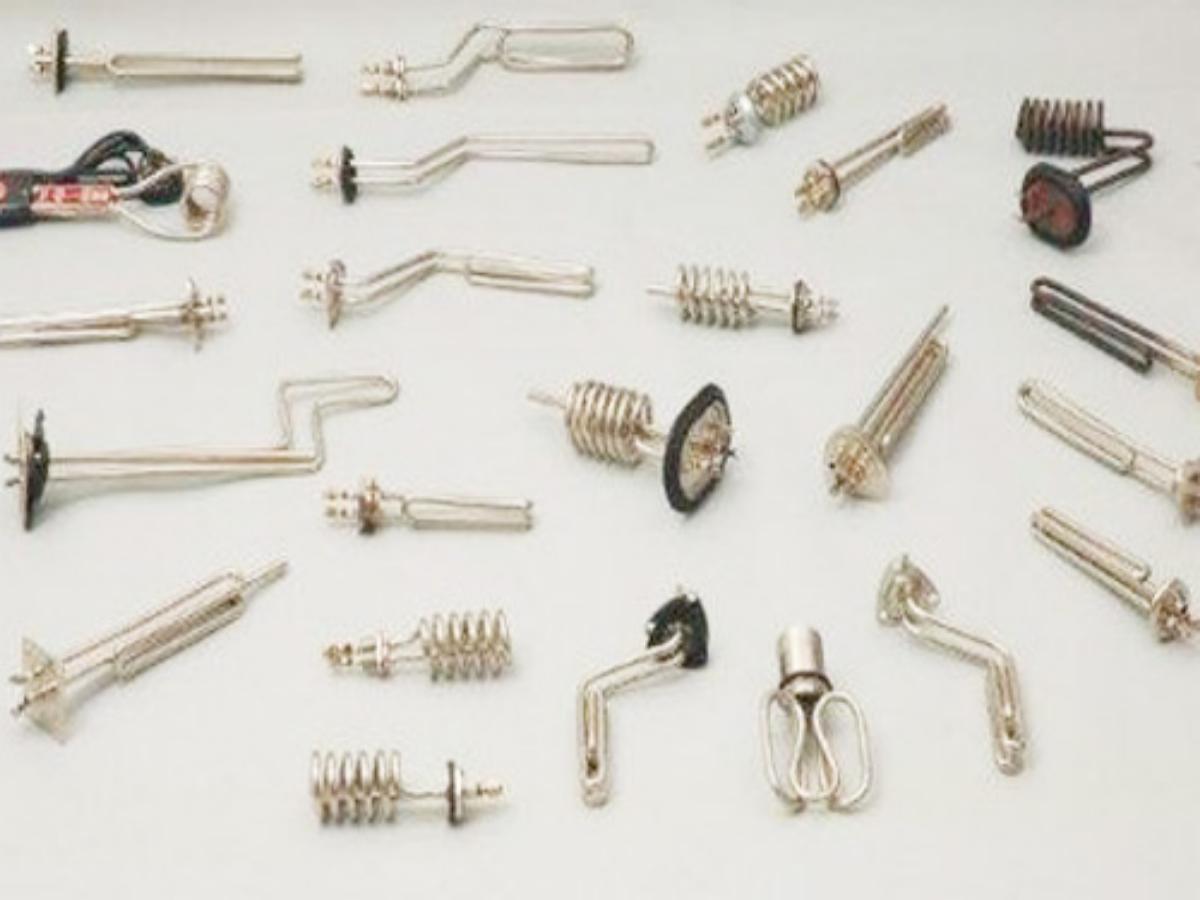

Главной особенностью электрических ТЭНов для воздуха в большом разнообразии форм, в которые может загибаться трубка нагревателя. Самые распространенные варианты исполнения воздушных ТЭНов можно посмотреть в галерее ниже.

Воздушный ТЭН форма 1
Форма 1
Воздушный ТЭН форма 2
Форма 2
Воздушный ТЭН форма 3
Форма 3
Воздушный ТЭН форма 4
Форма 4
Воздушный ТЭН форма 5
Форма 5
Воздушный ТЭН форма 6
Форма 6
Воздушный ТЭН форма 7
Форма 7
Воздушный ТЭН форма 8
Форма 8
Воздушный ТЭН форма 9
Форма 9
Воздушный ТЭН форма 10
Форма 10
Воздушный ТЭН форма 11
Форма 11
Воздушный ТЭН форма 12
Форма 12
Воздушный ТЭН форма 13
Форма 13
Воздушный ТЭН форма 14
Форма 14
Воздушный ТЭН форма 15
Форма 15

Для большей и эффективной отдачи тепла от нагревателя, трубки ТЭНов для воздуха делаются с металлическим оребрением из нержавейки, углеродистой жаропрочной стали или сплава алюминия. Использование для нагрева воздушных масс оребренного ТЭНа может повысить температуру на пару градусов, хотя внутренняя конструкция ТЭНа остается неизменной.

Внутреннее строение воздушного ТЭНа

Нагревательный элемент в данном типе ТЭНов – это закрученная в спираль высокорезистивная проволока из специального сплава.  Такая спираль размещается в стальную трубку и заливается герметиком. На концах трубки располагаются изолированные диэлектриком контакты, они также герметизируются для защиты нагревателя от влаги. Потом ТЭНу придается нужная форма.

Области применения воздушных ТЭНов:

  • Промышленное оборудование: печи, медицинское оборудование, холодильники, сушильные камеры, тепловые пушки, промышленные тепловентиляторы
  • В быту: электрические плиты, духовки, грили, сауны.

Доставка

Мы осуществляем доставку товара "Воздушные ТЭНы" через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Челябинск, Новосибирск, Екатеринбург, Новочеркасск, Набережные Челны, Мурманск, Владикавказ, Череповец, Ступино, Тверь, Астана, Кострома, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Размеры нагревателя:

Диаметр: 6 мм, 5 мм,  7,4 мм, 8 мм,  8,5 мм,  10 мм,  13 мм,  16 мм.
Длина: до 6000 мм

Длина холодной части (заделка)

А (40 мм), В (65 мм), С (100 мм), D (125 мм), Е (160 мм), F (250 мм), Н (600 мм)

Материал ТЭНа:

Углеродистая сталь,
нержавеющая сталь марки 12Х18Н9 (шовная),
нержавеющая сталь марки 12Х18Н10Т (цельнотянутая)

Напряжение питания:

12 В, 24 В, 36 В, 42 В, 48 В, 60 В,
127 В, 220 В, 380 В.

Нагреваемая среда

Вода;
воздух спокойный;
воздух с обдувом;
жиры и масла;
металлические и литейные формы;
возможны и другие варианты


Характерные случаи применения ТЭНов, удельные поверхностные мощности в зависимости от условий эксплуатации и материал оболочки:

Условное обозна-чение

Тип нагреваемой среды

Тип нагрева

Макс. удельная мощность, Вт/см2

Материал оболочки нагревателя

X

Вода, а также слабые растворы кислот и щелочей с рН от 5 до 9

Нагрев, кипячение. Максимальная температура оболочки 100°С

9,0

Меди и латунь (с покрытиями)

J

Вода, а также слабые растворы кислот (рН от 5 до 7)

Нагрев, кипячение. Максимальная температура оболочки 100°С

15,0

Нержавеющая жаростойкая сталь

P

Вода, а также слабые растворы щелочей (рН от 7 до 9)

Нагрев, кипячение. Максимальная температура оболочки 100°С

15,0

Углеродистая сталь

Q

Вода, а также слабые растворы кислот (рН от 5 до 7)

Нагрев, кипячение. Максимальная температура оболочки 100°С

9,5

Алюминиевые сплавы

S

Воздух, а также другие газы и смеси

Нагревание спокойного газа. Температура оболочки нагревателя до 450°С

2,2

Углеродистая сталь

T

Воздух, а также другие газы и смеси

Нагревание спокойного газа. Температура оболочки нагревателя до 450°С

5,0

Нержавеющая жаропрочная сталь

О

Воздух, а также другие газы и смеси

Нагревание потока газа 6 м/с. Температура оболочки нагревателя до  450°С

5,5

Углеродистая сталь

К

Воздух, а также другие газы и смеси

Нагревание потока газа 6 м/с. Температура оболочки нагревателя более 450°С

6,5

Нержавеющая жаростойкая сталь

R

Воздух, а также другие газы и смеси

Нагревание потока газа со скоростью менее б м/с. Температура оболочки нагревателя до 450°С

3,1

Углеродистая сталь

N

Воздух, а также другие газы и смеси

Нагревание потока газа со скоростью менее б м/с. Температура оболочки нагревателя более 450°С

5,1

Нержавеющая жаростойкая сталь

Z

Жиры и прочие масла

Нагрев в ваннах и прочих емкостях

3,0

Углеродистая сталь

V

Щелочь, щелочно-селитровая смесь

Нагрев и плавление в ваннах и других емкостях.  Температура оболочки нагревателя до 600°С

3,5

Углеродистая сталь

W

Легкоплавкие металлы: олово, свинец и другие

Нагрев и плавление в ваннах и других емкостях.  Температура оболочки нагревателя до 450°С

3,5

Углеродистая сталь

L

Литейные формы, пресс-формы

ТЭНы устанавливаются в отверстия. Имеется плотный контакт с нагреваемым металлом. Температура оболочки нагревателя до 450°С

5,0

Углеродистая сталь

Y

Металлические плиты из алюминиевых сплавов

ТЭН залит в алюминиевую форму. Работа с термостатом. Температура оболочки нагревателя до 320°С

13,0

Углеродистая сталь

Дополнительные элементы

Штуцер

ТЭН штуцер


Размеры штуцера: укажите на эскизе (укажите вид фланца Ø илиS)

Резьба штуцера: М10; М12; М14; М16; М18; М20; М22; М24; G1/2; G3/4

Материал штуцера: сталь 10; нерж.20Х13; нерж.12Х18Н10Т; латунь


Чертежи

Маркировка

Трубчатый электронагреватель - ТЭН (воздушный, водный)
Маркировка ТЭНов
Воздушный ТЭН [Развернутая длина, см][Холодная зона][диаметр трубки, мм]/[Мощность, кВт][Среда работы][Напряжение, В][Штуцер][Материал штуцера][Тип вывода]
Для удобства заказа, скопируйте и подставьте свои значения ТЭН76А13/1Т220 Штуц G1/2(нерж)М4
Трубчатый электронагреватель оребренный - ТЭНР
Маркировка ТЭНов
Трубчатый оребренный электронагреватель [Развернутая длина, см][Холодная зона][Диаметр трубки, мм]/[Мощность, кВт][Среда работы][Напряжение, В][Оребрение][Материал оребрения]=[Внешний диаметр оребрения, мм][Штуцер][Материал штуцера][Тип вывода][Форма ТЭН]
Для удобства заказа, скопируйте и подставьте свои значения ТЭН76А13/1Т220; Ореб(н)=30мм Штуц G1/2(нерж)М4, Ф1
Длина холодной части(заделка) в мм:
А(40) В(65) С(100) D(125) Е(160) F(250) Н(600)

Среда работы

Обозначение Среда Материал оболочки
S Воздух Углеродистая сталь
T Воздух Нержавеющая сталь
О Подвижный воздух Углеродистая сталь
L Литейный (контакт с металлом) Углеродистая сталь
P Вода, слабый раствор щелочей Углеродистая сталь
J Вода, слабый раствор кислот Нержавеющая сталь
Z Масла, жиры Углеродистая сталь

Воздушные ТЭНы нестандартных размеров и форм вы можете купить на нашем сайте, сделав заказ по телефону или по электронной почте. Мы изготавливаем ТЭНы для воздуха с индивидуальными параметрами по вашим чертежам. Узнать цену на воздушные ТЭНы от компании Полимернагрев можно у наших менеджеров по телефону в Москве.
