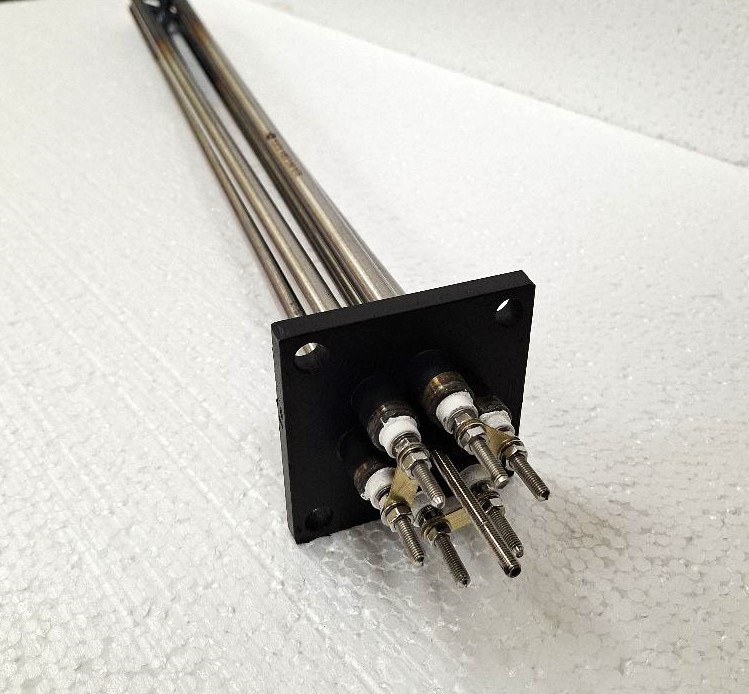

Блок ТЭНов ТЭНБ
Блок ТЭНов ТЭНБ
Блок ТЭНов от производителя Полимернагрев
Блок ТЭНов от производителя Полимернагрев
Блок ТЭНов на фланце
Блок ТЭНов на фланце
Блоки ТЭНов  фото Полимернагрев
Блоки ТЭНов фото Полимернагрев

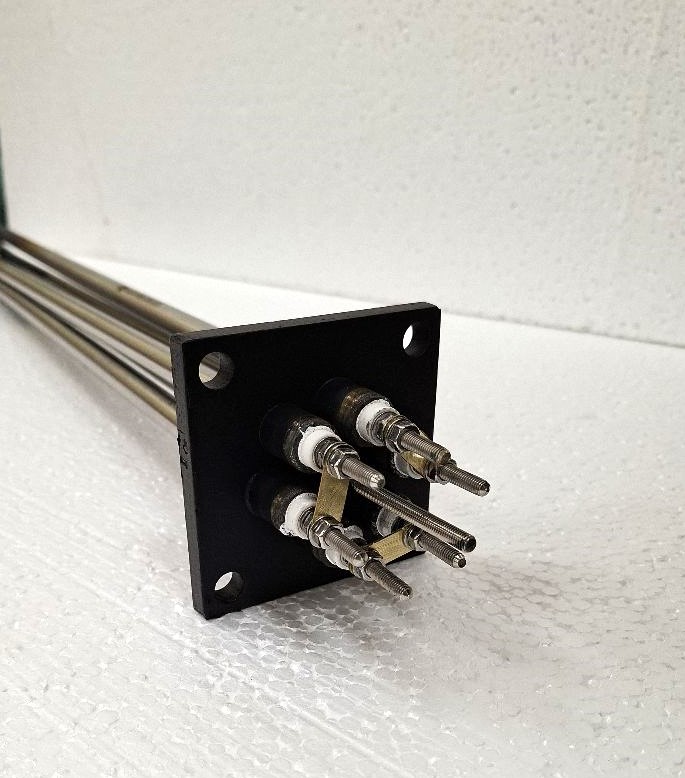

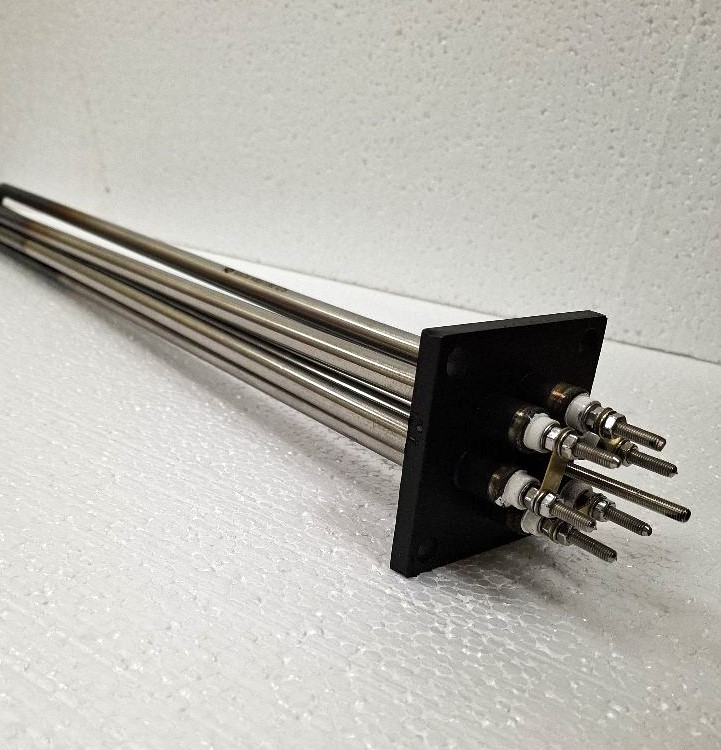

Подключение нагревателей в блоке ТЭНов
Подключение нагревателей в блоке ТЭНов
Блоки ТЭНов  фото Полимернагрев
Блок из трех ТЭНов для воды

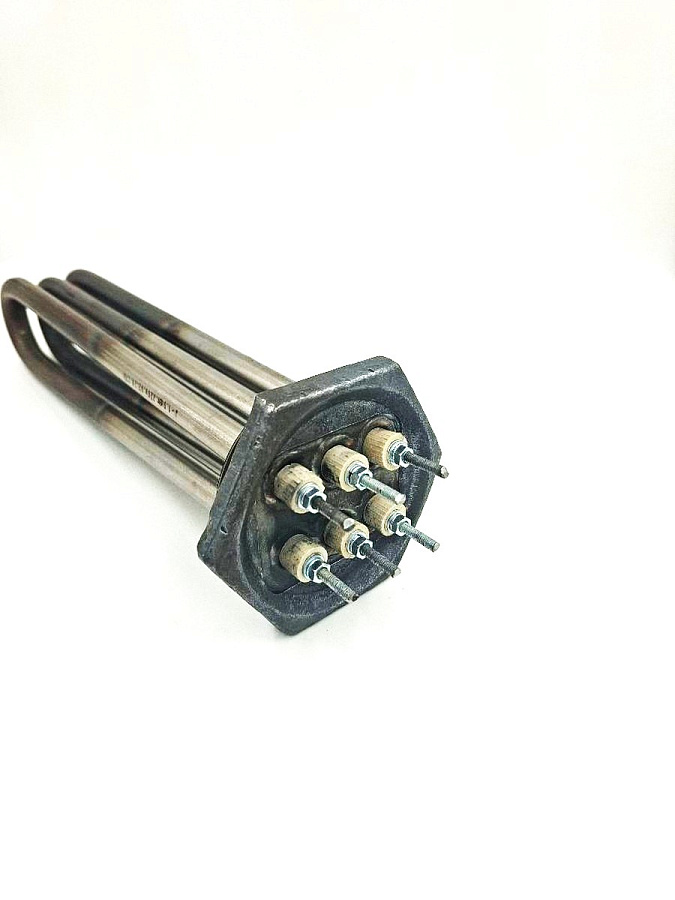

Блок ТЭНов на фланце с резьбой
Блок ТЭНов ТЭНБ
Блок ТЭНов от производителя Полимернагрев
Блок ТЭНов на фланце
Блоки ТЭНов  фото Полимернагрев
Подключение нагревателей в блоке ТЭНов

В оборудовании, где для подогрева жидкости необходима большая мощность, применяют не одиночные водяные ТЭНы, а блоки из нескольких ТЭНов ТЭНБ. Наиболее распространен такой тип электрических нагревателей в котлах и водонагревателях.

Более мощные  блоки из ТЭНов содержат в своей конструкции соединенные на фланце одиночные двухконцевые ТЭНы. В компании Полимернагрев вы можете заказать изготовление блоков ТЭНов нестандартной формы по вашему образцу.

  • Диаметр: 6-18 мм.
  • Удельная тепловая мощность: до 15 Вт/см2
Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ

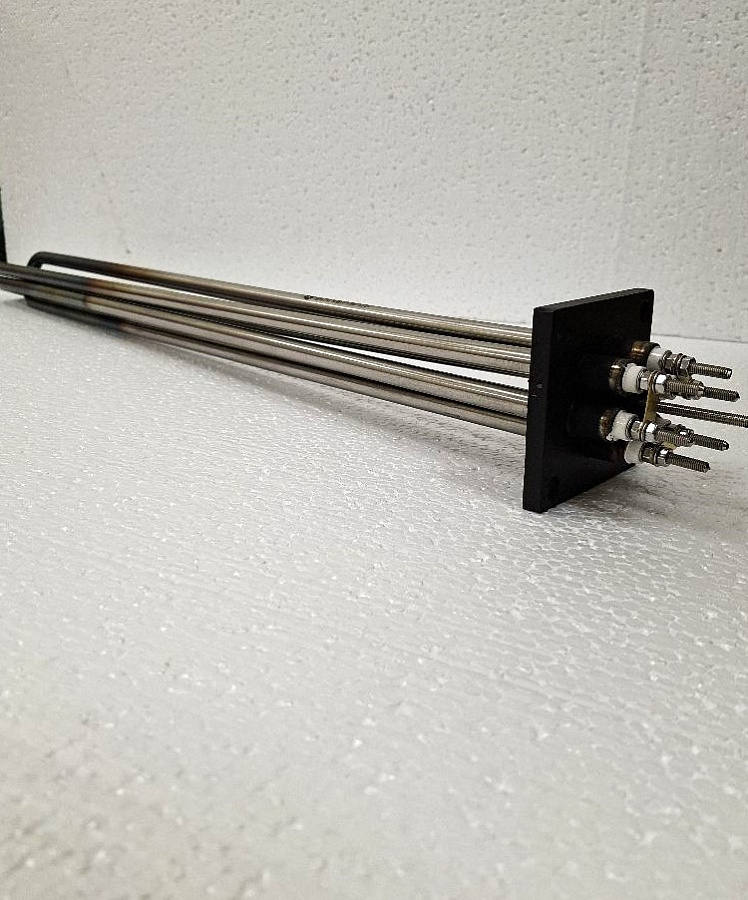

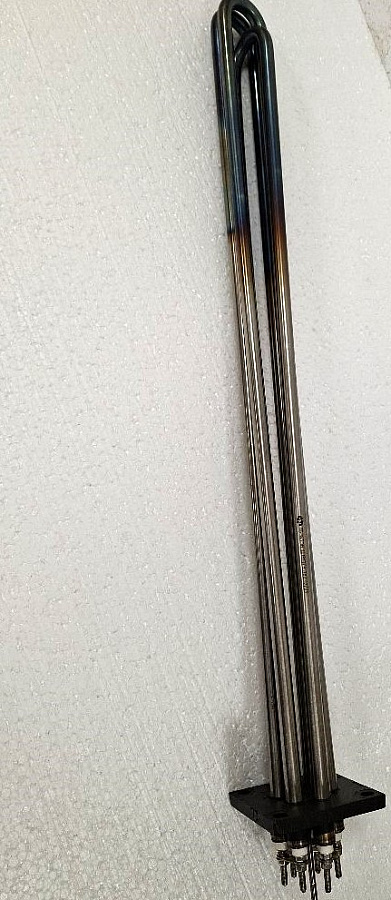

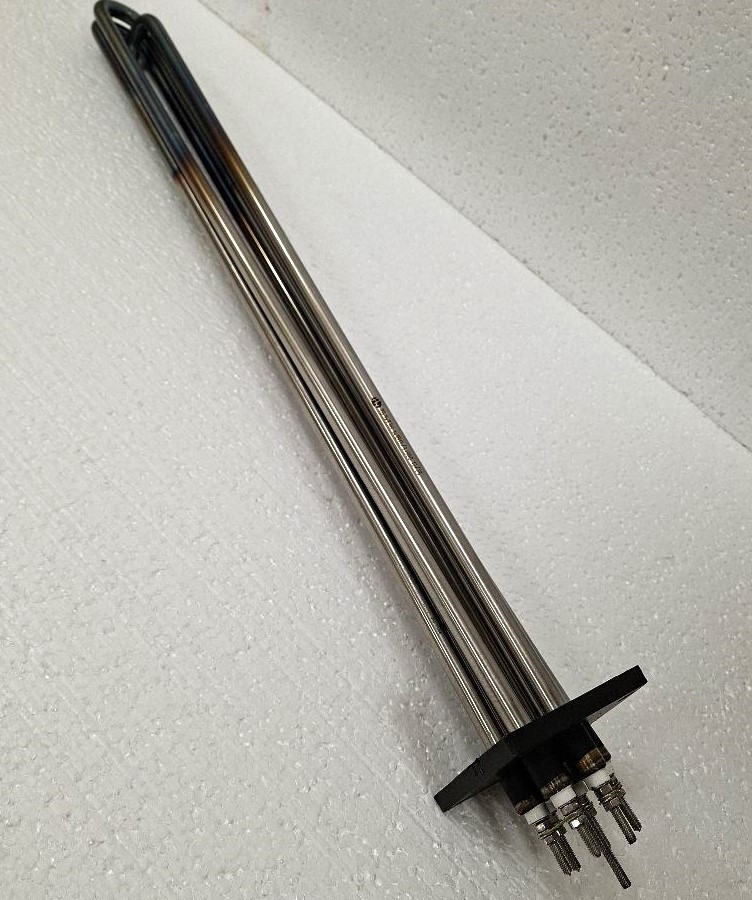

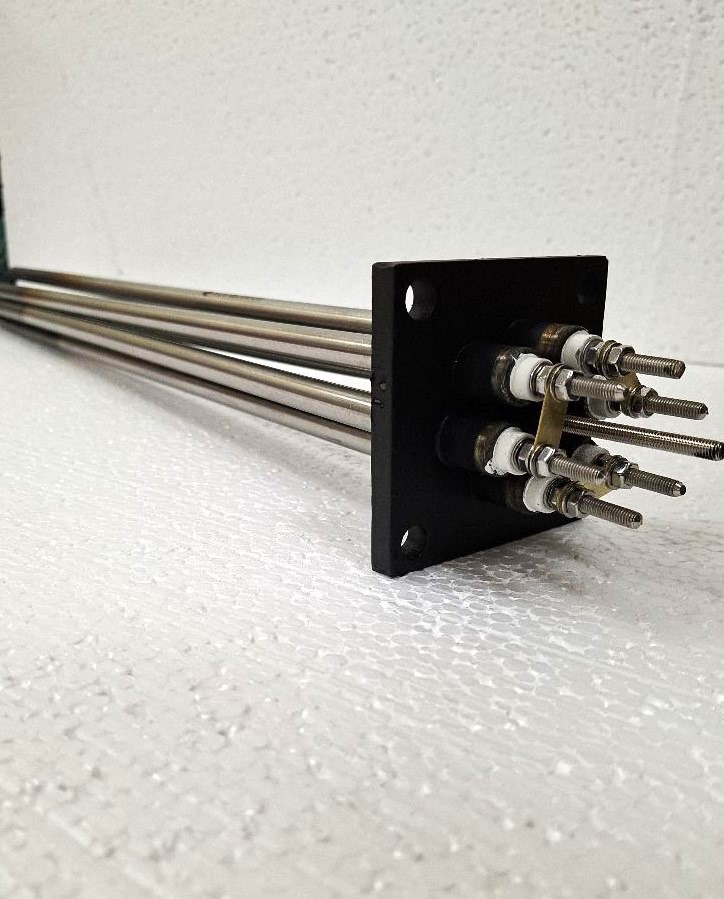

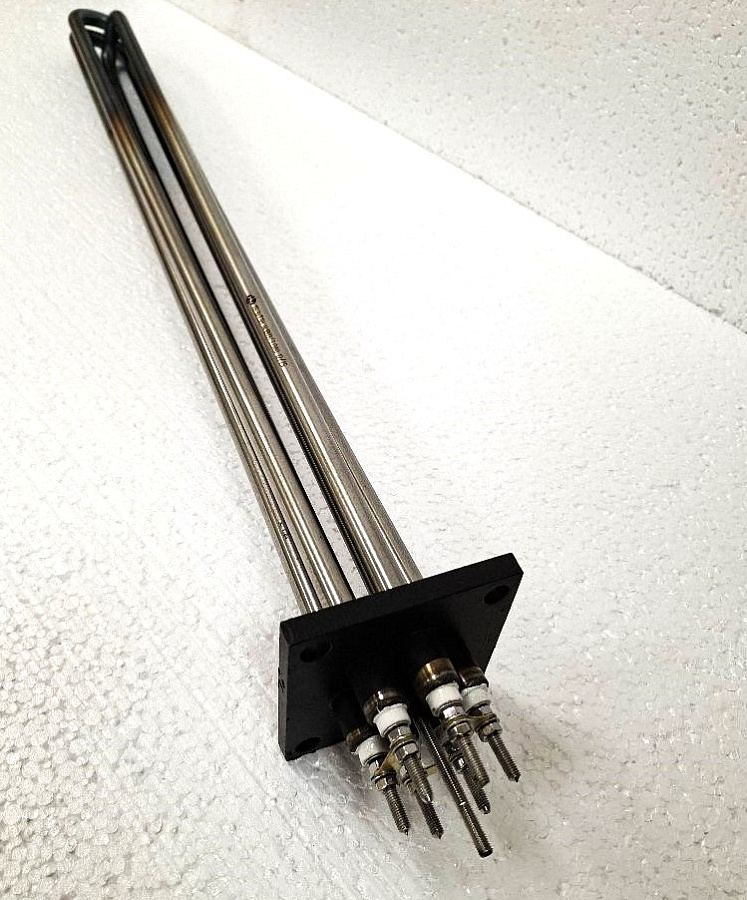

Блок ТЭНов используется в тех ситуациях, где нужна повышенная мощность нагрева при ограниченном пространстве для установки нагревателя. Блок ТЭНБ – это цельный нагреватель, состоящий чаще всего из трех электрических ТЭНов, запаянных или приваренных к фланцу. На сайте Полимернагрев можно купить блоки ТЭНов ТЭНБ из трех стандартных водяных ТЭНов U образной формы или заказать производство индивидуального нагревателя по образцу, эскизу или чертежу.

Блок ТЭН с треморегулятором или термопарой применяется для четкого контроля температуры нагрева в котлах, парогенераторах, водонагревателях. Также можно подключить блок Тэнов в котле так, чтобы можно было производить его ступенчатое включение, тем самым регулируя мощность и скорость нагрева жидкости.

Основные формы блоков ТЭНов вы можете посмотреть в галерее ниже:

Блок ТЭН форма 1
Форма 1
Блок ТЭН форма 2
Форма 2
Блок ТЭН форма 3
Форма 3
Блок ТЭН форма 4
Форма 4
Блок ТЭН форма 5
Форма 5

Корпус ТЭНБ изготавливается из углеродистой черной стали, меди либо из нержавейки. Внутри него находится изолированная диэлектриком нихромовая нагревательная спираль. Концы нагревателя обрабатываются для обеспечения герметичности ТЭНа, потом трубки загибаются и устанавливаются на фланце.

Доставка

Мы осуществляем доставку товара "Блоки ТЭНов " через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Казань, Орёл, Новочеркасск, Южно-Сахалинск, Набережные Челны, Тюмень, Барнаул, Дубна, Жуковский, Красноярск, Подольск, Томск, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Размеры нагревателя:

Максимальный диаметр: 18 мм
Минимальный диаметр: 6 мм

Материал ТЭНа:

нержавеющая сталь, углеродистая сталь

Напряжение питания:

12 В, 24 В, 36 В, 42 В, 48 В, 60 В,
127 В, 220 В, 380 В.

Мощность

Удельная тепловая мощность: до 15 Вт/см2.

Компания Полимернагрев занимается не только изготовлением стандартных Блоков ТЭНов, но и производством индивидуальных нагревателей по заданным параметрам. Также мы изготавливаем ТЭНы для воздуха и электрические водяные ТЭНы.

Типы фланцев

Фланец может быть резьбовой с трубной резьбой G1 ½, G2, G2 ½, ,G3, метрической и других видов, а также без резьбы, с шестигранником под ключ или другой конструкции.

Чертежи

Маркировка

Блок ТЭНов - ТЭНБ
Маркировка ТЭНов
Блок ТЭН:[Количество нагревателей в блоке]*Т[Развернутая длина, мм][Холодная зона][Диаметр трубки]/[Мощность][Среда работы][Напряжение];Фл[Материал фланца][Тип фланца][Тип вывода]
Для удобства заказа, скопируйте и подставьте свои значения ТЭНБ 3*Т120А13/1,5Т220;Фл(нерж) G 1 ½ М5

Среда работы

Обозначение Среда Материал оболочки
S Воздух Углеродистая сталь
T Воздух Нержавеющая сталь
О Подвижный воздух Углеродистая сталь
L Литейный (контакт с металлом) Углеродистая сталь
P Вода, слабый раствор щелочей Углеродистая сталь
J Вода, слабый раствор кислот Нержавеющая сталь
Z Масла, жиры Углеродистая сталь
