Керамические кольцевые нагреватели

Хомутовый кольцевой керамический нагреватель

Хомутовый кольцевой керамический нагреватель фото 0 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 0 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 1 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 1 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 2 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 2 Полимернагрев
Кольцевой нагреватель от производителя Полимернагрев фото
Кольцевой нагреватель от производителя Полимернагрев фото

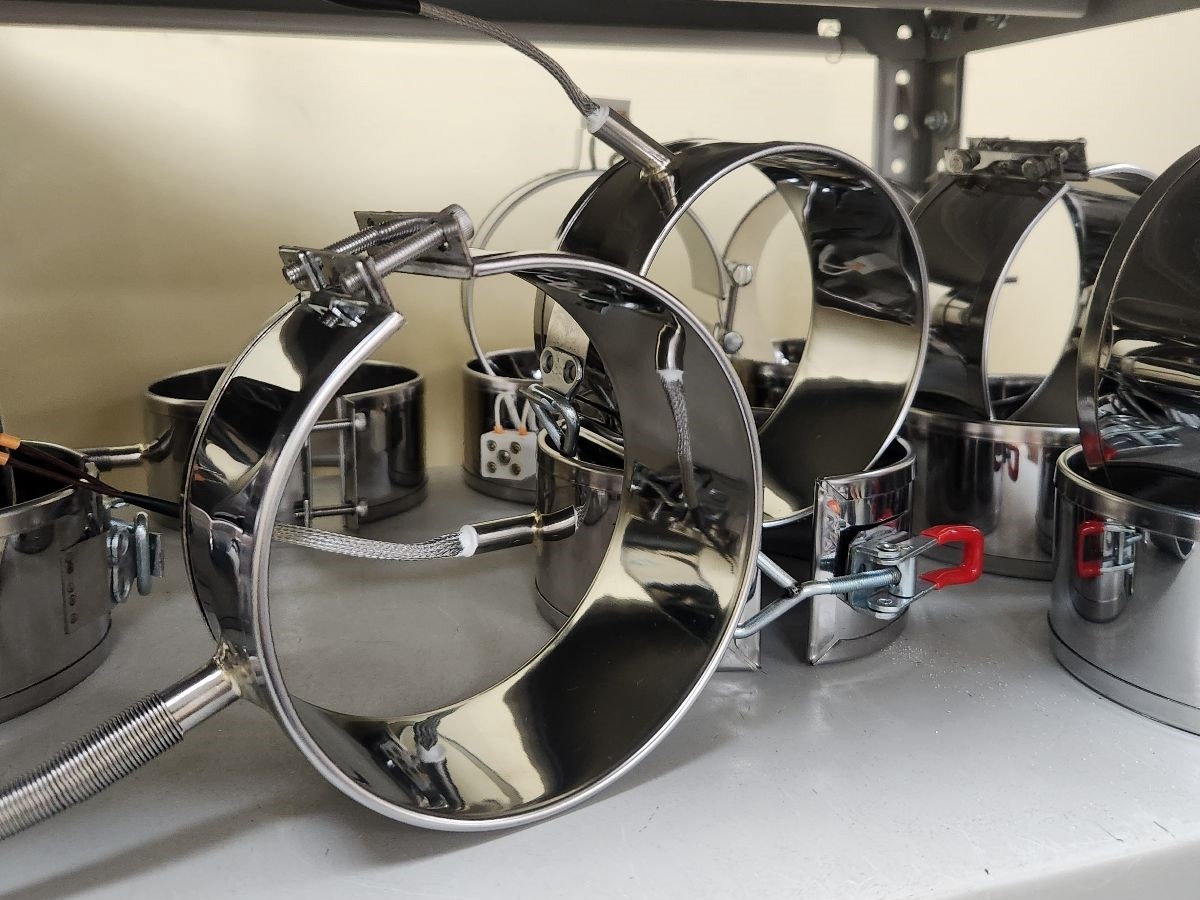

Система из кольцевых керамических нагревателей от изготовителя Полимернагрев фото
Система из кольцевых керамических нагревателей от изготовителя Полимернагрев фото
ТЭН хомутовый керамический от компании Полимернагрев фото
ТЭН хомутовый керамический от компании Полимернагрев фото
Нагреватель керамический кольцевой от компании Полимернагрев
Нагреватель керамический кольцевой от компании Полимернагрев
Нагреватель кольцевой ЭНКк с керамической изоляцией от производителя Полимерангрев
Нагреватель кольцевой ЭНКк с керамической изоляцией от производителя Полимерангрев
Нагреватель цилиндра экструдера с выводом: Гибкий вывод
Нагреватель цилиндра экструдера с выводом: Гибкий вывод
Керамический кольцевой нагреватель с выводом: вилка
Керамический кольцевой нагреватель с выводом: вилка
Нагреватель цилиндра экструдера с выводом: кабельный ввод
Нагреватель цилиндра экструдера с выводом: кабельный ввод
Нагреватель цилиндра экструдера с выводом: керамическая колодка
Нагреватель цилиндра экструдера с выводом: керамическая колодка
Хомутовый кольцевой керамический нагреватель фото 12 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 12 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 13 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 13 Полимернагрев
Кольцевой нагреватель 400 В от производителя Полимернагрев
Кольцевой нагреватель 400 В от производителя Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 15 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 15 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 16 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 16 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 17 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 17 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 18 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 18 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 19 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 19 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 20 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 20 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 0 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 1 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 2 Полимернагрев
Кольцевой нагреватель от производителя Полимернагрев фото
Система из кольцевых керамических нагревателей от изготовителя Полимернагрев фото
ТЭН хомутовый керамический от компании Полимернагрев фото
Нагреватель керамический кольцевой от компании Полимернагрев
Нагреватель кольцевой ЭНКк с керамической изоляцией от производителя Полимерангрев
Нагреватель цилиндра экструдера с выводом: Гибкий вывод
Керамический кольцевой нагреватель с выводом: вилка
Нагреватель цилиндра экструдера с выводом: кабельный ввод
Нагреватель цилиндра экструдера с выводом: керамическая колодка
Хомутовый кольцевой керамический нагреватель фото 12 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 13 Полимернагрев
Кольцевой нагреватель 400 В от производителя Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 15 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 16 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 17 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 18 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 19 Полимернагрев
Хомутовый кольцевой керамический нагреватель фото 20 Полимернагрев
Хомутовые керамические нагреватели предназначены для  нагрева материального цилиндра экструдера или ТПА, а также матрицы экструдера, в зависимости от ее формы.

  • Рабочая температура ТЭНа: до 500°C.
  • Максимальная температура: 700°C
  • Плотность мощности: до 9-ти Вт/cм2
  • Срок изготовления: 2-5 дней
  • Возможно срочное изготовление за 1 день!

Посмотреть все характеристики
Доставка осуществляется по всем странам России и СНГ
Керамические хомутовые ТЭНы обеспечивают более длительный срок службы нагревателя, возможность работы при высоких температурах и полную гибкость для простоты установки. Можно изготовить любые размеры в соответствии с требованиями заказчика.

Сферы применения

Доступные только по индивидуальному заказу, наши керамические кольцевые нагреватели изготавливаются в соответствии с вашими спецификациями и могут быть персонализированы (типы подключения, стяжка, крепления) и дополнены аксессуарами в соответствии с температурой их использования.

Дополнительные опции
  • Отверстия и вырезы
    Для кольцевых нагревателей есть ограничения в количестве вырезов, так как изоляция представляет собой набор керамических блоков. Проконсультируйтесь со специалистами Полимернагрев, если вам нужно сделать большое количество отверстий на нагревателе.

  • Трехфазное питание
    Для нагревателей высокой мощности бывает выгодно установить трехфазную проводку. Мы изготавливаем нагреватели любым с напряжением питания по запросу.

  • Встроенная термопара
    Для точного контроля температуры нагревателя мы можем изготовить их со встроенными термопарами  типов J или K.

  • Керамические нагреватели без наружной изоляции для охлаждения
    Они также могут быть изготовлены без внешней изоляции и оснащены внешним кожухом с системой вентиляции, позволяющей ускорить охлаждение оболочки.

  • С утеплением наружной стороны - экономичные
    Керамические кольцевые нагреватели также доступны в
    энергосберегающей версии, которая поможет вам снизить потребление электроэнергии.

  • Наружная сторона нагрева
    Керамические кольцевые нагреватели могут изготавливаться не только с внутренней стороной нагрева, но и с наружной. В этом случае все элементы подключения и стяжки размещаются на внутренней поверхности нагревателя.

Конструкция


  • Нагревательный элемент

    Спирально намотанная нихромовая проволока сопротивления протягивается через специальные отверстия  в керамических изоляционных блоках. Высокое качество спирали – залог длительного срока службы нагревателя.

  • Корпус

    Корпус в миканитовых нагревателях изготавливается из зеркально полированной нержавеющий стали с защитной пленкой марки AISI 430 (08Х17), х/к, зерк (BA). Форма с зазубренными краями обеспечивает максимальную гибкость и простоту установки. Пленка на зеркальной поверхности нержавейки будет снята на самом финальном этапе производства, поэтому наши нагреватели не только эффективные, но и красиво выглядят.

  • Изоляция

    Керамические блокиКерамические изоляционные блоки из стеатита обеспечивают превосходную диэлектрическую прочность при высоких температурах и высоких напряжениях. Там, где это возможно, используется переплетенная конструкция из керамических блоков, позволяющая увеличить ширину нагревателя и повысить его жесткость. Сами  изоляционные блоки имеют особую форму, которая позволяет создать гибкую ленту нагревателя, а отверстия имеют нужный диаметр для установки греющей спирали.

    Теплоизоляция
    Встроенная изоляция из керамического волокна на наружной стороне нагревателя снижает энергопотребление на 20-25 процентов. Дальнейшее уменьшение энергопотребления может быть достигнуто с дополнительной изоляцией в утепленных кольцевых нагревателях.

Керамические кольцевые тэны применяются на экструдерах, где необходим сильный нагрев материала. При изготовлении, нагреватели могут дополнительно оснащаться термопарой ТХА (тип К). Наличие термопары позволяет через контроллер регулировать температуру нагрева и избежать перегрева, что положительно сказывается на работе нагревателя, а также продлевает его срок службы.

Доставка

Мы осуществляем доставку товара "Хомутовый кольцевой керамический нагреватель" через ТК Деловые Линии или другие транспортные компании по всей Российской Федерации и странам СНГ. Быстро доставим ваш товар со склада в Ступино, Московской области в такие города, как: Москва, Санкт-Петербург, Челябинск, Орёл, Новосибирск, Екатеринбург, Новочеркасск, Южно-Сахалинск, Мурманск, Павлодар, Саратов, Красноярск, Тверь, Астана, а также прочие города России и СНГ, где есть офисы компаний перевозчиков.

Технические характеристики

Минимальные размеры изготовления:

диаметр: от 60 мм;
ширина (высота цилиндра): от 30 мм.

Напряжение питания:

220v, 380v, 110v, 48v, 36v, 24v, 12v.

Температурные показатели:

рабочая температура:  до 500°C;
максимальная кратковременная рабочая температура: 700°C.

Плотность мощности на ед. поверхности нагревателя до: 9-ти Вт/cм²


Чертежи

Маркировка

Электронагреватель кольцевой керамический - ЭНКк
Маркировка кольцевого керамического нагревателя
ЭНКк диаметр*ширина;мощность*напряжение;тип-подключения
Электронагреватель полукольцевой керамический - ЭНпКк
Маркировка кольцевого нагревателя
ЭНпКк диаметр*ширина;мощность*напряжение;тип-подключения

Для удобства заказа, скопируйте и подставьте свои значения: ЭНКк 200*150;1.5*220;1 или ЭНпКк 200*150;1.5*220;1

Установка

  1. Перед установкой или заменой нагревателей отключите электропитание оборудования и нагревателей.

  2. Не устанавливайте нагреватели в местах, где присутствуют горючие газы, пары или пыль.

  3. Для эффективности уменьшите количество узких или состоящих из двух частей нагревателей, используемых на оборудовании. Керамические хомутовые нагреватели очень гибкие и могут изготавливаться большой ширины и иметь цельную конструкцию для легкой установки. Это исключает потери тепла между узкими полосами и резко снижает трудоемкость монтажа.

  4. Используйте нагреватель, максимально соответствующий требованиям по мощности. Это уменьшит частоту циклов и перепадов температуры, тем самым увеличив срок службы нагревателя.

  5. При замене любого другого типа неизолированных кольцевых нагревателей на керамические хомутовые нагреватели Полимернагрев со стандартной или двойной изоляцией вы можете снизить общую рабочую мощность примерно на 15–20 процентов.

  6. Чтобы предотвратить перегрев и выход из строя нагревателя, необходимо установить соответствующие регуляторы температуры. Термопары должны быть очищены от загрязнений и проверены на хорошую реакцию на изменения температуры. Неисправная термопара может стать причиной разрушения всей зоны нагрева из-за перегрева.

  7. Убедитесь, что все поверхности чистые и на них нет загрязнений. Во время работы на кольцевых нагревателях и на поверхности цилиндра не должно быть никаких загрязнений, которые могут расплавиться при нагревании и попасть в обмотки нагревателя, обугливаясь и становясь проводящими. Малейшее загрязнение может вызвать короткое замыкание, что приведет к выходу из строя нагревателя.

  8. Расположите нагревательные элементы на поверхности оборудования.

  9. Хорошо затяните внешний корпус до тех пор, пока зазубренные края не войдут в прямой контакт с цилиндром. Не затягивайте слишком сильно до точки, когда зазубренные края начнут разрушаться и выпирать наружу. В этот момент вы сжимаете керамическую изоляцию и снижаете ее теплоизоляционные свойства. В отличие от всех других типов кольцевых нагревателей, керамические ТЭНы нагреваются за счет излучения, а также теплопроводности, и они не требуют такой же силы зажима, которая необходима для всех других типов хомутовых нагревателей.

  10. Для нагревателей с «типом подключения 4 - Болты» снимите верхнюю гайку и плоские шайбы с силовых винтовых клемм. Не снимайте и не ослабляйте нижнюю гайку на винтовых клеммах питания.

  11. Вся электропроводка нагревателя должна выполняться квалифицированным электриком с использованием надлежащих сухих средств индивидуальной защиты.

  12. Используйте только провода с высокотемпературной изоляцией и подходящим сечением.

  13. При подсоединении силовых проводов к винтовым клеммам следите за тем, чтобы стержни клеммных наконечников не были обращены вниз к корпусу нагревателя, что может привести к короткому замыканию.

  14. Убедитесь, что провода не перекручены и не перегнуты вокруг других препятствий.

  15. Убедитесь, что входное напряжение на нагреватель не превышает номинальное напряжение, указанное на нем.

  16. Рекомендуется измерять силу тока для каждого нагревателя, чтобы проверить правильность подключения.

  17. Изолируйте все электрические соединения под напряжением в соответствии с применимыми стандартами безопасности.

  18. Установите кожухи в соответствии с применимыми требованиями безопасности.

  19. После установки проверьте окружающую среду, чтобы убедиться, что загрязняющие вещества не попадут на нагреватель во время работы устройства. Скопление загрязняющих веществ на нагревателях может привести к их преждевременному выходу из строя.

Крайне важно, чтобы при запуске новых машин на объектах заказчика все вышеупомянутые параметры дважды проверялись квалифицированным выездным обслуживающим персоналом.


×
