Расчет нихромовой спирали

Полимернагрев

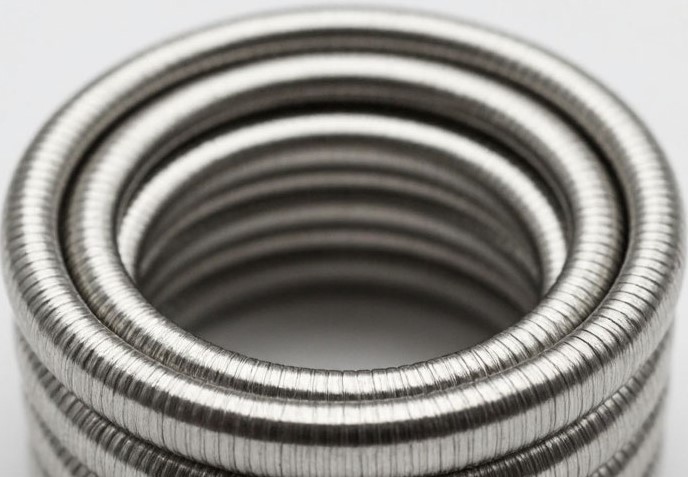

Нихромовая спираль — один из простейших типов нагревателей. Конструктивно — это проволока различного диаметра, навитая по спирали с выдержкой определенного шага. Высокое сопротивление току является одним из самых главных качеств нихрома.

Компания Полимернагрев производит нагревательные элементы, в том числе нихромовые спирали для любого типа нагревательного оборудования, бытовых электроприборов, саун, бань, промышленных печей и оборудования общепита.


Расчет нихромовой спирали Полимернагрев

Нихром обладает следующими свойствами:

  1. Немагнитность;
  2. длительный срок службы;
  3. сохранность формы;
  4. высокое сопротивление;
  5. химическая инертность;
  6. хорошие механические свойства;
  7. температура накала достигает 700—1000°C.

Принцип расчета длины спирали

Зачастую, намотка спирали происходят «на глаз», после этого спираль подключается к сети и подбирается необходимое количество витков. Это занимает много времени, не получается с первого раза, а также может испортить саму спираль. Чтобы не ошибиться в длине намотки, мы предлагаем вам воспользоваться таблицами ниже.

нихром Ø0,2 мм

нихром Ø 0,3 мм нихром Ø 0,4 мм нихром Ø 0,5 мм нихром Ø 0,6 мм нихром Ø 0,7 мм
Ø стержня, мм длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см
1,5 49 1,5 59 1,5 77 2 64 2 76 2 84
2 30 2 43 2 68 3 46 3 53 3 64
3 21 3 30 3 40 4 36 4 40 4 49
4 16 4 22 4 28 5 30 5 33 5 40
5 13 5 18 5 24 6 26 6 30 6 34
6 20 8 22 8 26

нихром Ø 0,8 мм

нихром Ø 0,9 мм нихром Ø 1,0 мм нихром Ø 2,0 мм нихром Ø 3,0 мм нихром Ø 5,0 мм
Ø стержня, мм длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см
3 68 3 78 3 75 15 25 30
4 54 4 72 4 63 20 30 40
5 46 6 68 5 54 30 40 50
6 40 8 59 6 48 40 50 60
8 31 8 33
10 24 10 30

Пример

Исходные данные:

  • U = 380В;
  • Диаметр стержня — 4 мм;
  • Диаметр проволоки — 0,3 мм.

 Из таблицы мы видим, что длина спирали составляет 22 сантиметра.

Составим соотношение:

  • 220В — 22 см
  • 380В — Х см,

тогда:

Х = 380х22/220 = 38 см.

Чтобы быть уверенными в том, что вы сделали все корректно, намотайте и подключите спираль к источнику напряжения, не обрезая ее.

Зная мощность, вы можете без проблем определить длину.

Пример:

P = 600 Вт при U сети=220 В.

Расчет длины производится по следующим простым формулам:

1) I = P/U = 600/220 = 2,72 A

2) R = U/I = 220/2,72 = 81 Ом.

Сила тока играет ключевую роль при выборе диаметра. В соответствии с приведенной ниже таблицей мы выбираем необходимый диаметр.

Вычисляем длину проволоки:

l = SR / = 0,159·81 /1,1 = 11,6 м.

Результат расчетов показал, что в данных условиях необходимая длина составляет 11,6 м.

Допустимая сила тока (l), А

1

2

3

4

5

6

7

Ø нихрома при 700 °C, мм

0,17

0,3

0,45

0,55

0,65

0,75

0,85

Сечение проволоки (S), мм2

0,0227

0,0707

0,159

0.238

0,332

0,442

0,57
