Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов

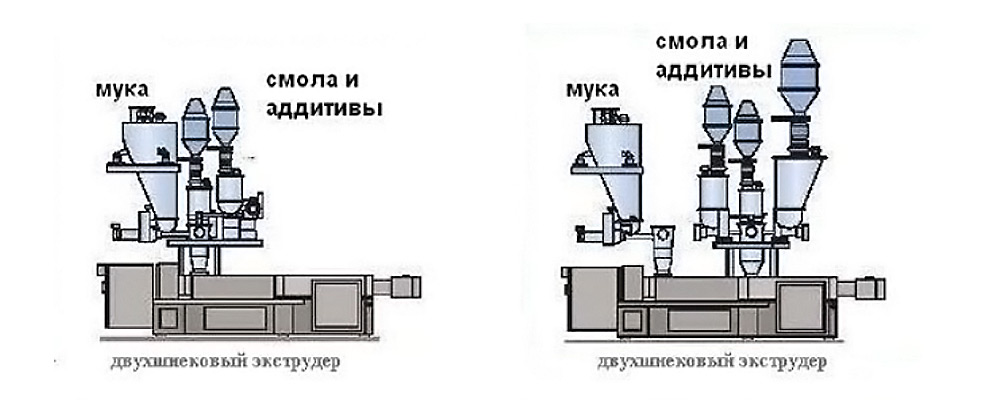

Существует множество типов экструдеров для подачи сырья при производстве древесно-полимерных композитов. На схемах ниже приведены основные конструкции экструдеров для подачи аддитивов и других компонентов композиционных материалов.



Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев





Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев





Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев





Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев



Древесная мука и остальные компоненты из загрузочных емкостей подаются как с использованием централизованной транспортировочной системы, так и с применением других пневматических или механических транспортных устройств. На иллюстрации ниже размещены примеры загрузки смолы и древесной муки в экструдер с духшнековой структурой конического экструдера с использованием спиральных транспортировщиков.



Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев



В экструдерах для обработки древеснополимерного композита применяются нагревательные элементы в форме колец - кольцевые электронагреватели. Компания Полимернагрев является производителем промышленных нагревателей. Мы можем изготовить хомутовые нагреватели для экструдеров с индивидуальными характеристиками, которые необходимы для вашего оборудования.

Для экструдеров часто бывает необходимо точно контролировать температуру воздействия на сырье. Помочь с данной задачей помогут не только термопары и шкафы автоматики с терморегуляторами, но и специальные системы охлаждения для нагревательных элементов, позволяющие быстро охладить тэны до нужной температуры.

Кольцевые нагреватели можно разделить на группы, в зависимости от используемых при производстве технологий и материалов. Рассмотрим основные типы кольцевых нагревателей для экструдеров от компании Полимернагрев, которые можно использовать в схемах, расположенных в данной статье.



Нагревательные элементы и схемы экструдеров, применяемые при обработке древесно-полимерных композитов - Полимернагрев



Кольцевые электронагреватели литые алюминиевые

Кольцевой литой ТЭН из алюминия представляют собой стандартный трубчатый электронагреватель, который загибается в нужную форму, после чего заливается алюминиевым сплавом в специальной литьевой форме. После получения первичной заготовки нагреватель подвергается обработке на станках. Поверхность отшлифовывается до абсолютно гладкой, вырезаются отверстия, проверяется соответствие размеров диаметра и ширины полученного ТЭНа.

Алюминиевые нагреватели чаще всего производятся в форме двух полуколец, это позволяет легко монтировать их на поверхность шнеков экструдера.

В литых нагревателях кольцевого типа можно применять систему охлаждения двух типов: жидкостную и воздушную. При воздушном охлаждении наружная поверхность тэна изготавливается с ребрами, как на радиаторе, для увеличения поверхности теплоотдачи и быстрого остывания нагревателя.

Жидкостная система нагрева предусматривает размещение вместе с греющими трубками тэна внутри литьевой формы трубок для охлаждающей жидкости. Скорость остывания таких нагревателей намного выше.

Кольцевые нагреватели миканитовые и керамические

В кольцевых нагревателях керамических, так же, как и в миканитовых, тоже можно использовать систему охлаждения. Для этого для каждого кольцевого нагревателя изготавливается металлический элемент из металла, выполняющий функцию охлаждения.

Для каждого или нескольких объединенных в группы нагревательных элементов изготавливается стальной охлаждающий корпус, который оснащается вентилятором.

Также при использовании вентиляторов получается более равномерный нагрев, что также оказывает существенное влияние на качество производимой продукции.

В компании Полимернагрев вы можете заказать изготовление различных кольцевых нагревателей для экструдеров, которые мы изготовим по вашему заказу с нужными параметрами. Звоните нам по телефону прямо сейчас и получите бесплатную консультацию по электронагревателям для экструдеров. Или просто оставляйте свои данные в форме заказа, мы сами с вами свяжемся и поможем с расчетами оптимальных параметров электронагревателей для вашего оборудования.
